定量阀的开启过程
2016-08-21 14:58
admin
定量阀主要由阀体、阀杆、调整螺母、密封件组成，定量阀和流量计配合使用时，可实现定量装车和定量输送。定量阀的开启过程：主阀电磁阀打开，使定量阀活塞上方的液体与主阀后的液体连通，所承受的压力为出口压力;定量阀活塞下方承受进口的压力。主阀芯在上、下环形面积压力差和副阀面积上的压力差作用下，克服阀芯的重量、摩擦力和弹簧力，将主阀开启。当定量阀打开以后，使定量阀上腔的压力随时可以和阀后的压力平衡，副阀首先开启，加速了定量阀主阀开启的速度，并保证主阀开启平稳。当主阀达到最大开启高度以后，如果流量再增大，主阀开启高度增大，这时主阀限位杆将顶开小阀，使主阀上方的压力增高。定量阀主阀芯上下压差减小，定量阀主阀向下移动，主阀的限位杆将离开限位阀，主阀开度减小。主阀限位阀时而被顶开，时而又关闭，就这样处于动平衡状态，直至平衡。
黄油机配合定量阀能有效的控制油脂的出油量，以便我们更好完成打黄油任务。第一种是定量阀和BTG公司的控制器进行结合使用。这种方法比较简单，只要按照产品说明书的介绍进行接线和操作就能够实现对浆流量的控制。第二种方法是不用BTG公司的控制器，而是将定量阀的电动执行机构直接和DCS的I/O模块相连接，然后由DCS系统利用编程模块进行编程，这样控制器能够实现的命令就可以由DCS软件完全，也可以对浆流量进行控制。

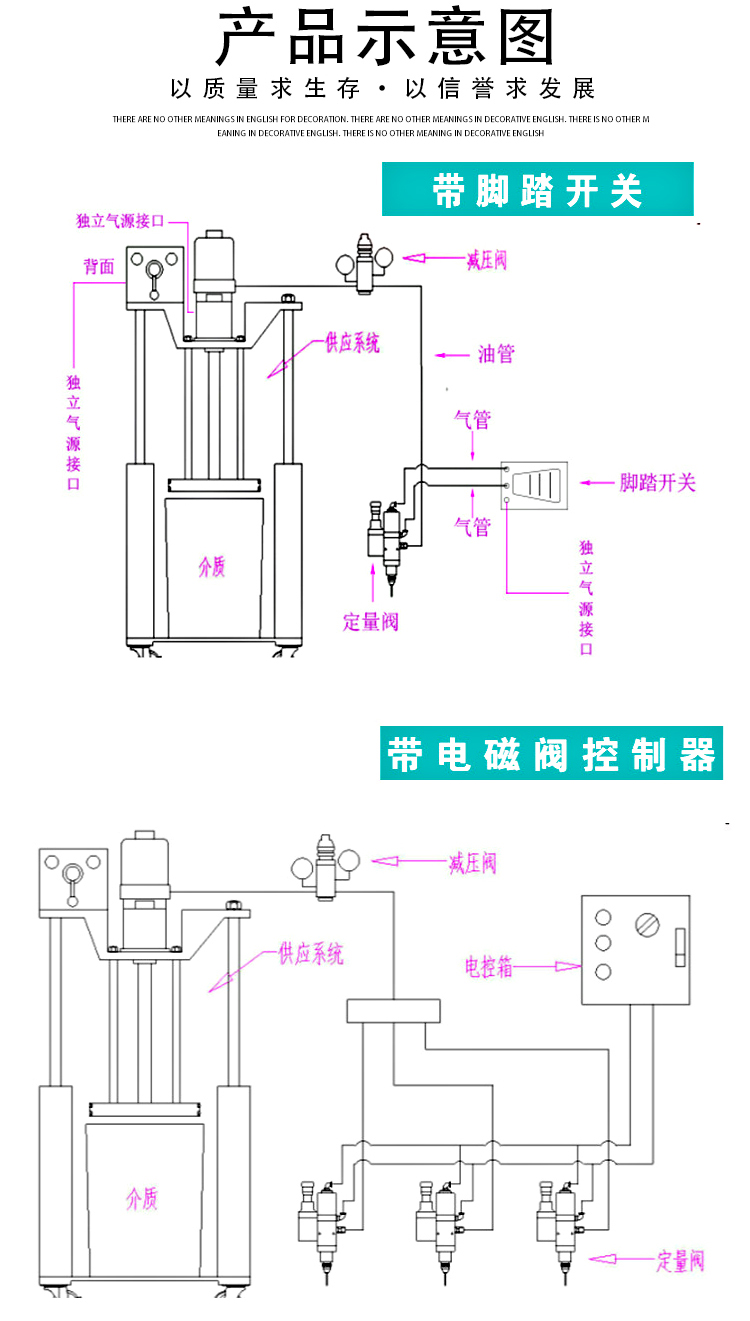

（油脂定量阀）--产品示意图
（油脂定量阀）--产品示意图
