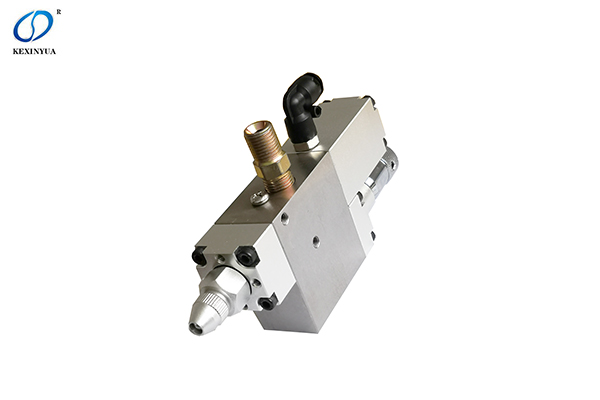

1、 概述
定量阀是由测量体及换向体组成,高精度流体计量,定量吐出阀,采用容积式定量原理不受压缩空气高低影响,具回吸防滴漏功能。定量精准、调量方便、控制简单等特点。
广泛适用于机械、电子、汽车、船舶、家具、家电、食品、制药、化妆品等行业,适用各种润滑油(黄油)介质的定量加注。
2、 技术参数
参数/型号 |
KXY-LT001 |
KXY-LT01 |
KXY-LT05 |
KXY-LT10 |
注油范围 |
0.01-0.1CC |
0.1-2CC |
0.5-5CC |
1-10CC |
定量精准 |
±0.02g |
±0.02g |
±0.02g |
±0.02g |
进出油口 |
G1/4 |
G1/4 |
G1/4 |
G1/4 |
耐 压 |
20Mpa |
20Mpa |
20Mpa |
20Mpa |
使用压力 |
2-15Mpa |
2-15Mpa |
2-15Mpa |
2-15Mpa |
环境温度 |
-10°C~+40°C |
-10°C~+40°C |
-10°C~+40°C |
-10°C~+40°C |
控制气压 |
0.3-0.7Mpa |
0.3-0.7Mpa |
0.3-0.7Mpa |
0.3-0.7Mpa |
控制气口 |
PL06-01 |
PL06-01 |
PL06-01 |
PL06-01 |

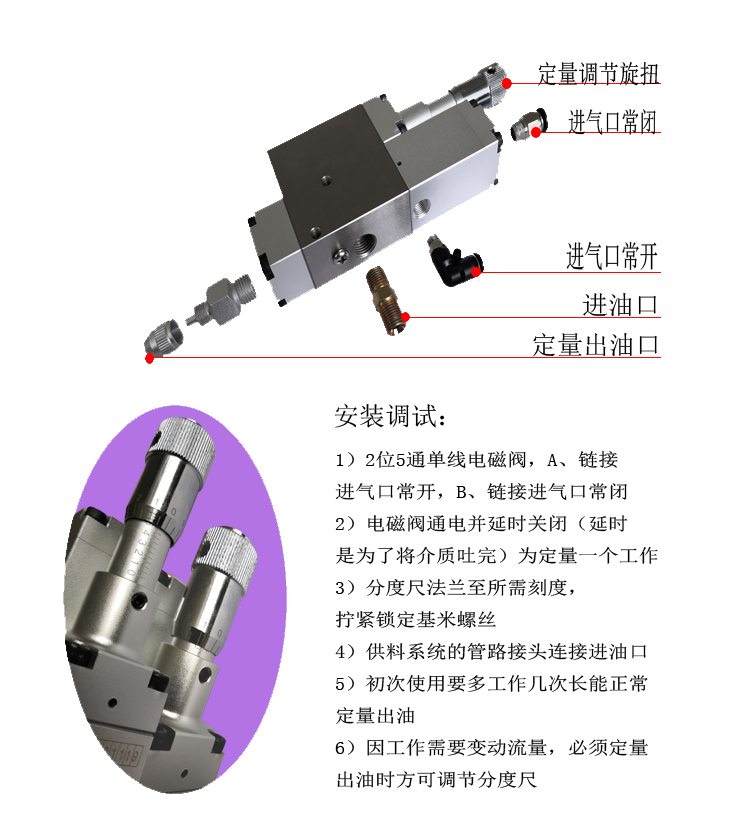

3、 安装调试

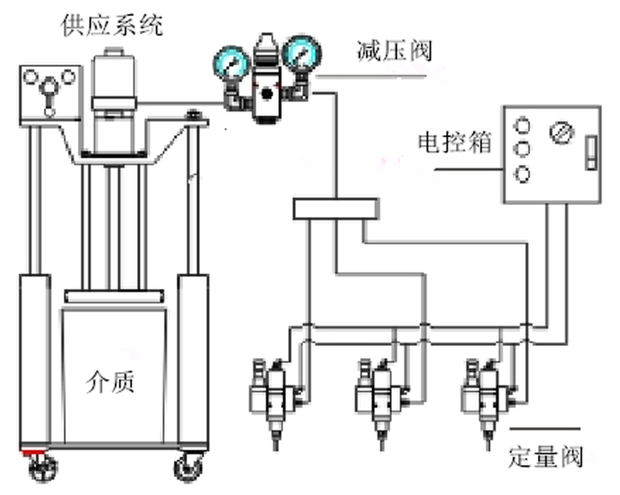

4、 应用图示
定量阀用于定量加注系统中,定量加注系统适用于油脂、硅胶、胶水等介质的定量供给,加注系统由介质供应系统、定量阀、气动控制系统、管路组成。
五、操作说明
⑴将调节螺母调到相应刻度即为所需要定量值;
⑵锁紧基米螺母;
⑶接通控制气源及介质供应系统;
⑷针头对准产品加油点,启动控制系统。
*调节出油量前,请务必先将定量阀内部压力卸掉。
6、注意事项
⑴介质压力不宜过大,应保持在各产品使用压力范围之内(2-15Mpa);
⑵使用该阀应保持介质的清洁,不要混杂其他物质,以免影响定量阀的性能,管路中应设置过滤元件;
⑶在长期不使用时,请将定量阀内部压力卸掉;
⑷当使用的介质具有腐蚀性或杂物较多时,会导致其中的密封件、换向机构易损,需定期更换。
